服務支持Service
To first-class products
Quality service to meet customer needs
國內市場部
0510-83205379
24小時服務
國際貿易部
0510-68795132 15106177808
傳 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江蘇省無錫市濱湖區梁通路19號免費咨詢熱線:
400-0833-980
直讀光譜儀的激發環節電極相關內容
發布時間：2022-10-10 11:45:46 點擊：4382
直讀光譜分析儀的檢測方式是對金屬表面激發，以實現對金屬元素的檢測，對于激發的重要部件，電極來說，如果要實現激發，檢測的穩定性，對電極有什么樣的要求呢？
電極間距
電極間距是電極尖端和分析樣品間的距離。電極間距過大，樣品難以激發，激發時穩定性差，分析數據精密度也較差。電極間距過小，樣品激發較易，但是隨著放電次數的增加，輔助電極凝聚物質增加，容易造成長尖使得間距變小，這樣也會影響分析精密度。特別是對間距變化比較敏感的分析元素分析精密度更差。電極間距的大小對樣品激發是有很大影響的，因此，電極間距不能過大也不能過小，一般分析間隙采用3 ~ 6mm。這個指標在每個儀器上都是固定值，在常規分析中是不需要考慮的。但是，對于特殊材料需要重新考慮其電極間距。比如金屬復合材料鋅鋁合金鍍層鋼板上鍍層材料中鋁的測定，由于其鍍層厚度很薄，因此必須根據該材料的性質進行電極間距條件試驗選擇。

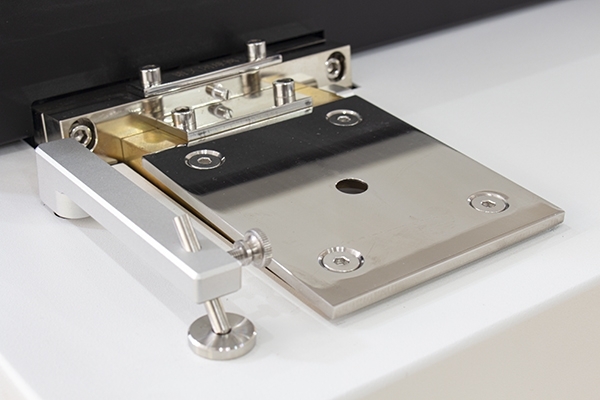

直讀光譜儀激發臺 電極的保養
電極選擇
電極的規格有0.5mm、1.0mm、2.0mm、3.0mm、4.0mm、6.0mm，常用規格為6.0mm，材料為鎢棒。對于0.5mm的針式鎢電極，其激發能力比6.0mm鎢電極要低。因此，其JI限激發厚度要小，可以對厚度只有幾十微米的樣品進行分析，比如采用0.5mm的針式鎢電極，可對熱鍍鋅鋁合金鋼絲樣品上鍍層材料的鋁進行測定。除此之外，還適合純金屬樣品、小件樣品、箔狀樣品、點接觸和線接觸樣品。
直讀光譜儀檢測中，電極的重要性不言而喻，注意電極的狀態，是保持直讀光譜儀檢測穩定性的重要條件。上一篇：高頻紅外碳硫分析儀的重要應用 下一篇：高純氬氣為什么是直讀光譜儀分析的重要氣體
